a接点・b接点・c接点：回路図で迷わないための整理

回路図を開いたとき、「この接点ってa？b？」で手が止まった経験はありませんか。

後で冷静に考えれば分かることなんですが、結構現場で迷いますよね。

そんなこんな考えてるうちに、

ってならないように解説します。（ちいかわかわいい）

まずは結論から。

a接点・b接点・c接点は、「コイルに電気が流れていないとき、接点がどうなっているか」で分かれます。

ここだけ押さえれば、回路図で迷うことはほぼなくなります。

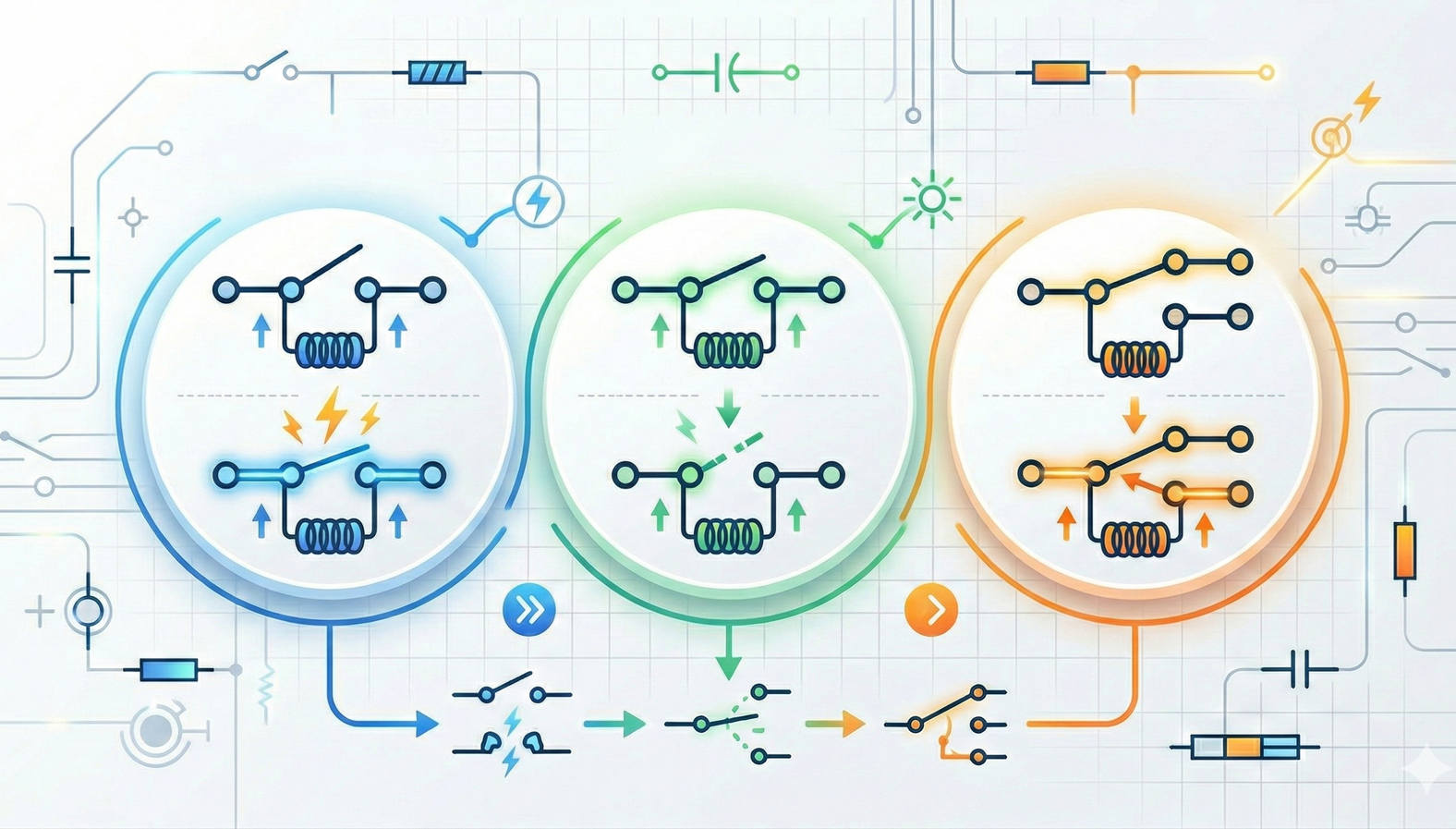

3種類の接点：何が違うか 🔌

まず定義を整理します。

・a接点（メーク接点/NO：Normally Open）
コイルOFF時：開（電気が流れない） → コイルON時：閉（電気が流れる）
つまり、「普段は切れていて、通電すると繋がる」接点です。
モーターの起動回路、ランプの点灯回路など、「何かをONにする」場面で使います。

・b接点（ブレーク接点/NC：Normally Closed）
コイルOFF時：閉（電気が流れている） → コイルON時：開（電気が流れない）
a接点の逆です。「普段は繋がっていて、通電すると切れる」接点。
非常停止回路やインターロック回路で使われます。
設備を「止める」「禁止する」制御はほぼb接点です。

・c接点（トランスファー接点/CO：Change Over）
コイルOFF時：b接点側が閉、a接点側が開 →コイルON時：b接点側が開、a接点側が閉
a接点とb接点が1セットになったもの。
つまり、「切り替える」ための接点です。
共通端子（COM）から見て、通電するとa側に繋がり、非通電時はb側に繋がっています。
信号の切り替え、電源の切り替え（常用/予備の自動切替など）で使います。

回路図上での見分け方 📐

回路図を読むときに混乱する原因は、記号の見た目と実際の動きが頭の中で繋がらないことです。

ここで覚えておくルールは1つだけ。

回路図に描かれている接点の状態は、コイルに電気が流れていないときの状態です。

つまり回路図上で接点が開いていれば、それはa接点。

回路図上で接点が閉じていれば、それはb接点。ほんとこれだけです。

c接点は回路図上で「COM端子から2方向に線が出ている」形で描かれます。
片方がa（開）、片方がb（閉）です。

接点に関係する故障モード 🔧

接点は物理的に動く部品なので、当然壊れます。

種類ごとによく起きる故障を整理しておくと、トラブル時の切り分けが早くなります。

a接点でよく起きる故障🔧

・接触不良（接点表面の酸化・汚れ）で、ONにしても導通しない
・接点の溶着（過電流やアーク）で、OFFにしても切れない
・動作回数の限界超過で、接点がON位置まで到達しない（バネのヘタリ）等

b接点でよく起きる故障🔧

・接点の溶着で、常時閉のまま開かない
　→ 非常停止やインターロックが効かなくなる。安全上、最も危険な故障の一つ
・接触不良で、閉じているはずなのに導通が不安定
　→ 設備が突然停止する間欠故障の原因になる
・接点のチャタリング（振動や衝撃）で、短時間にON/OFFが繰り返される
　→ PLCの入力が暴れる　等

c接点でよく起きる故障🔧

・COM端子の接触不良で、a側にもb側にも導通しない
　→ 完全に信号が途切れる
・切り替え時に一瞬どちらにも繋がらない瞬間で、下流の回路が一瞬落ちる
・a側だけ溶着して、切り替えができなくなる
　→ 予備回路に切り替わらない　等

確認手順：接点の故障を疑ったとき 🔍

PLCがある場合💡

該当する入力アドレスのON/OFF状態をラダーモニタで確認する
もしくはロガーユニットを使用
接点を操作して（リレーを手動でON/OFF、またはテスタで強制）、PLCの入力状態が追従するか見る
追従しない場合：接点の端子間を直接テスタで導通測定する
導通に問題がある場合：接点の交換、またはリレーユニットごと交換

PLCが見れない場合✖

接点の端子間にテスタを当てて、導通/開放を直接測定する
リレーのコイルに通電した状態と非通電の状態で、接点の導通が切り替わるか確認する
切り替わらない場合：接点の固着（溶着）またはバネのヘタリ
切り替わるが不安定な場合：接触面の劣化。接点を交換する

どちらの場合でも、測定前に対象回路の電源を確認すること。

活線で接点を外すと、アークで接点がさらに傷みます ⚡
てかそれ以前に危ないですよね⚠️

記録テンプレ：接点故障を記録するときの項目 📝

接点の故障は交換して終わりにしがちですが、

記録を残しておくと再発防止の判断材料になります。

記録すべき項目：

・どの接点か：リレー型番、端子番号、a/b/cの種別
・いつ：発生日時、設備の運転状態（定常運転中/起動時/停止操作後）
・何が起きたか：導通しない/切れない/不安定/チャタリング
・推定原因：接点酸化/溶着/バネヘタリ/振動/過電流
・対処：接点交換/リレー交換/ユニット交換
・動作回数（わかれば）：交換前のリレーの累積動作回数、または使用年数

特にb接点の故障は安全回路に直結するので、
「何年使ったリレーで、何が起きたか」を残しておくと、
交換周期の判断に使えます。
